工作原理：

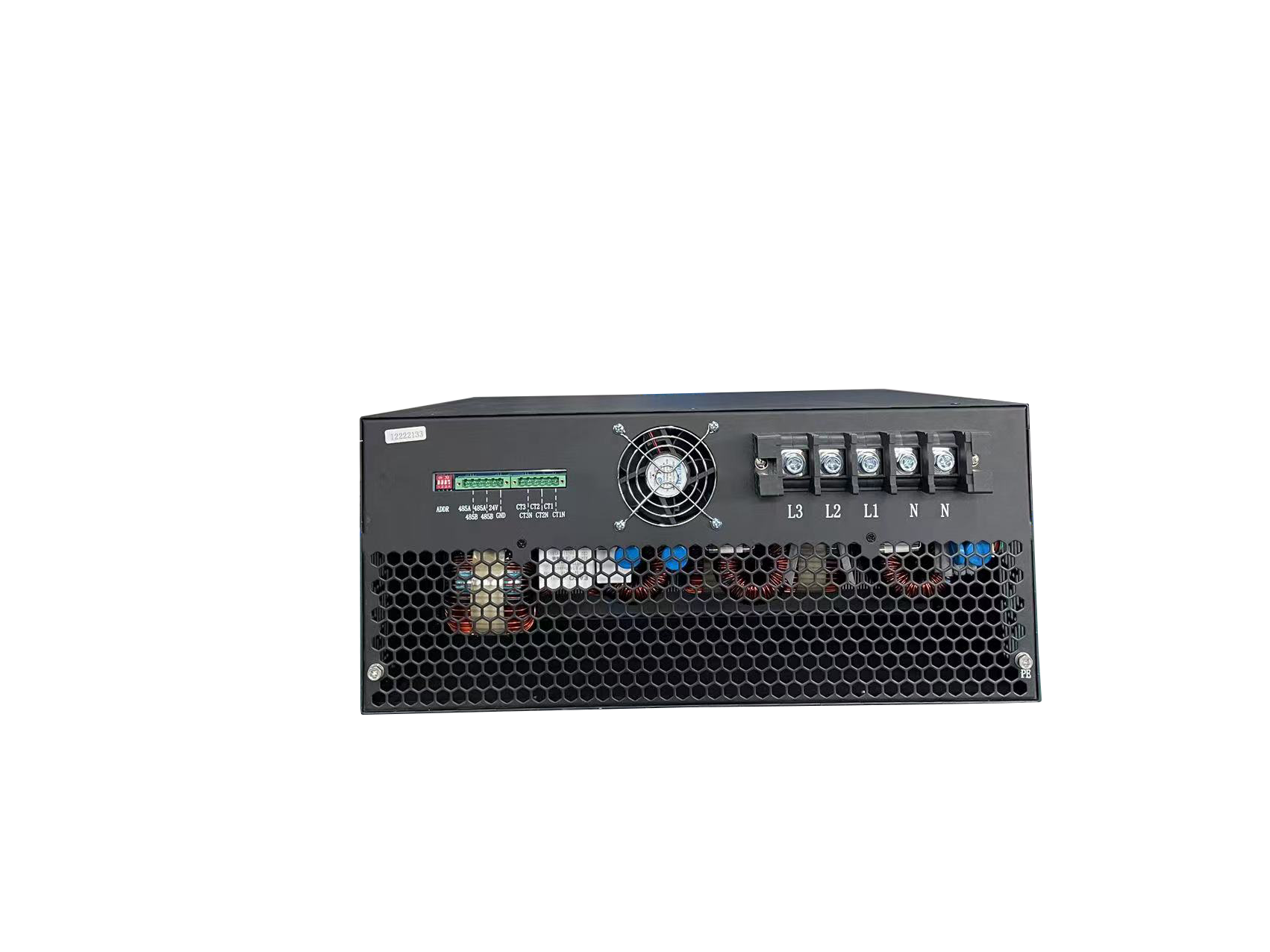

有源電力濾波器（Active Power Filter，簡稱APF），是采用現代電力電子技術和基于高速DSP器件的數字信號處理技術制成的新型電力諧波治理專用設備。

它由指令電流運算電路和補償電流發生電路兩個主要部分組成。通過采集電壓、電流信號，指令電流運算電路實時監視線路中的電流，并將模擬電流信號轉換為數字信號，送入高速數字信號處理器（DSP）對信號進行處理，將諧波與基波分離，并以脈寬調制（PWM）信號形式向補償電流發生電路送出驅動脈沖，驅動IGBT或IPM功率模塊，生成與電網諧波電流幅值相等、極性相反的補償電流注入電網，對諧波電流進行補償或抵消，主動消除電力諧波。

其應用可克服LC濾波器等傳統的諧波抑制和無功補償方法的缺點（傳統的只能固定補償），實現了動態跟蹤補償，而且可以既補諧波又補無功。是一種用于動態抑制諧波、補償無功的新型電力電子裝置，

優點：可動態濾除3～50次諧波，對系統內的諧波能夠完全吸收；不會產生諧振。

缺點：造價成本與無源濾波器相比偏高；硬件成本，單臺模塊無源做到大容量，不過近幾年來隨著電力電子技術的快速發展，其成本也有了。

常規容量：APF-50A/75A/100/150A。

應用場合：

有源電力濾波器可廣泛應用于工業、商業和機關團體的配電網中，如：電力系統、電解電鍍企業、水處理設備、石化企業、大型商場及辦公大樓、精密電子企業、機場/港口的供電系統、醫療機構等。根據應用對象不同，有源電力濾波器的應用將起到保障供電可靠性、降低干擾、提高產品質量、增長設備壽命減少設備損壞等作用。
